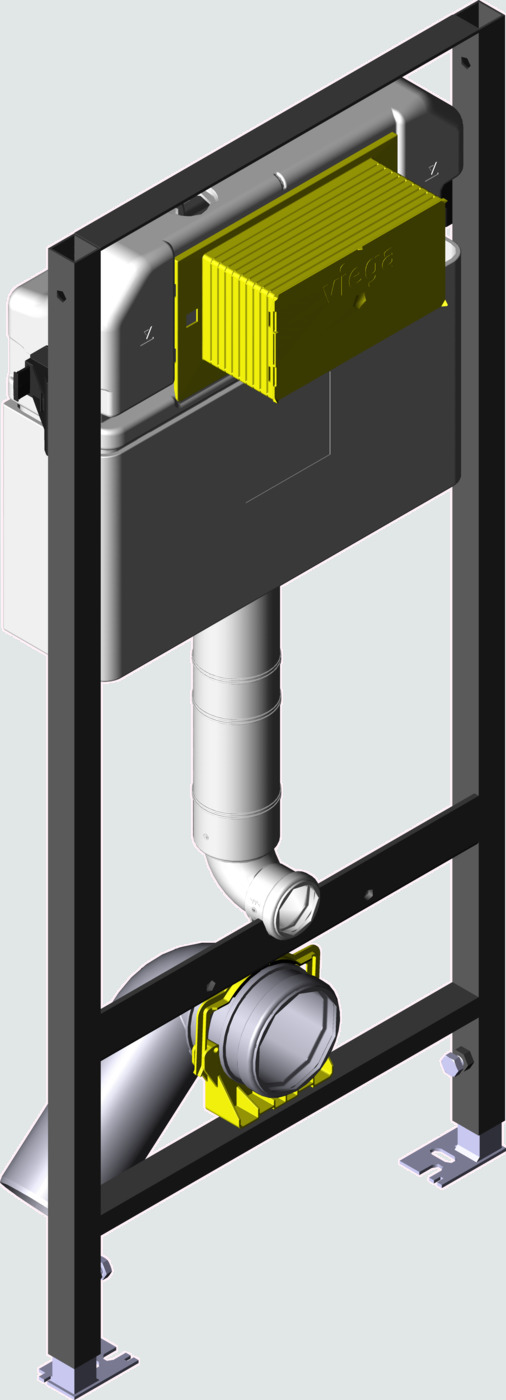

Prevista Dry-klozeto elementas
Prevista Dry-klozeto elementas
objekto variantas
1120x490 mm
Dalinio nuleidimo vandens kiekio nustatymo diapazonas apie 2–4 l
Viso nuleidimo vandens kiekio gamyklinis nustatymas apie 6 l
Viso nuleidimo kiekio nustatymo diapazonas apie 3,5–7,5 l
Maksimalus apkrova 400 kg
Maksimali projekcija 700 mm
modelis 8524
1120x490 mm
- netinka Prevista Dry Plus
- potinkinio bloko montavimui užsakyti atskirai: Prevista Dry-tvirtinimo komplektas modelis 8180.73
- plienas, PE
- suderinamas su visais klozeto nuspaudimo mygtukais, skirtais Prevista, technika su 2 vandens nuleidimo būdais
Komplektacija
rėmas padengtas milteliniu būdu (30x30), potinkinis bakelis 3H, Bakelių kondensato izoliacija be halogenų pagal DGNB ENV1.2 kriterijų atitinka QS4, klozeto prijungimo detalė, tvirtinimo medžiagos, vandens jungtis R½ gale, klozeto jungiamoji alkūnė DN90 (reguliuojamo gylio) iš PP, ekscentrinė pereinamoji detalė DN90/100 iš PPTechniniai duomenys
Dalinio nuleidimo vandens kiekio gamyklinis nustatymas apie 3 lDalinio nuleidimo vandens kiekio nustatymo diapazonas apie 2–4 l
Viso nuleidimo vandens kiekio gamyklinis nustatymas apie 6 l
Viso nuleidimo kiekio nustatymo diapazonas apie 3,5–7,5 l
Maksimalus apkrova 400 kg
Maksimali projekcija 700 mm
Pastaba
Nuspaudimo mygtukai ir priedai: gaminių grupė klozetų ir pisuarų nuspaudimo mygtukai skirti Prevista.modelis 8524
Gaminiai
KA | P | PV | gaminys | kiekis |
---|---|---|---|---|
KA | P | PV | gaminys | kiekis |
1120 | 490 | 1/15 | 771 973 |
|
Išsklaidytasis brėžinys
- Revizinė dalis modelis 8580.10 (787646)
- Potinkinis bakelis 3H modelis 8521-94B
- Vandens nuleidimo vamzdžio alkūnė modelis 8580.16 (786311)
- Tvirtinimo komplektas modelis 8310.66 (633264)
- Statinio apsauga modelis 8580.38 (786632)
- Prijungimo komplektas modelis 8010.27 (308414)
- Išleidimo alkūnės laikiklio komplektas modelis 8580.11 (786250)
- Nutekėjimo alkūnė 90° modelis 3816.1 (440244)
- Redukcinė detalė modelis 3816.2 (440459)
